車間7臺加工中心設計一套環保系統，設計風量為9000m3/h，采用智能靜電吸附工藝治理
1）

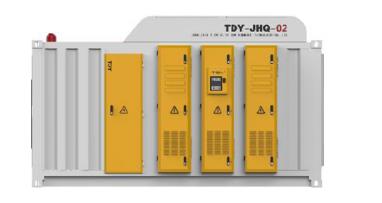

智能靜電吸附設備（TDY-JHQ-B1-16) +離心風機（KLHB-FJ-7.5KW）。
說明：KTF-Ⅱ 與4-72與DE71三個系列風機本公司不做區分

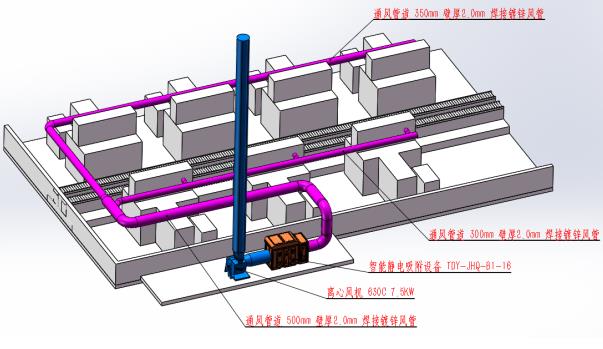

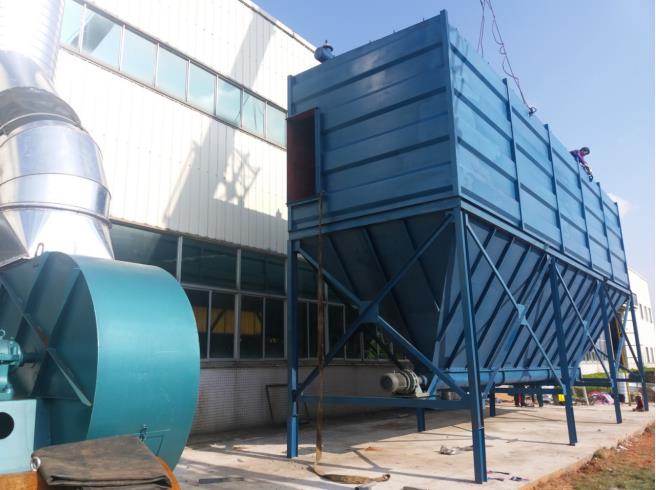

，在性能上相近，可以通用，在后文中出現為同一含義，參數可以參考國標4-72系列同機號同功率風機；客戶指定品牌風機除外。整體治理后效果圖：
其它說明：
A. 取樣點設計：每個總排放口設計一個取樣孔
，客戶未做要求下只做排口取樣口，進口不設置取樣口，客戶未做要求下排口取樣口位置按滿足廢氣檢測濃度要求設置位置B．一次側電由業主引入科聯環保電箱，科聯環保標注電箱位置及需求功率
C. 為保證設備最佳工作狀態
D. 為保證設備安裝，業主需提供設備安裝場地
E．凈化系統產生廢水/廢油的情況
一、項目背景
1.1 項目背景
本項目為車間7臺加工中心油霧治理
設計基本出發點：
（1）
（2）
二、廢氣凈化系統設計
2.1 設計依據及參考資料
《大氣污染控制技術手冊》
《簡明通風設計手冊》
《廢氣處理工程設計手冊》
2.2 設計標準
2.2.1 國家標準
GB 16297-1996 《大氣污染物綜合排放標準》
GBZ 2-2002 《工作場所有害因素職業接觸界限》
GBZ 2.1-2007 《工作場所有害因素職業接觸界限化學有害因素》
GB 50019-2003 《采暖通風與空氣調節設計規范》
DB 12/524-2014 《工業企業揮發性有機物排放控制標準》
GB 3096-2008 《聲環境質量標準》
GB/T 16157-1996 《固定污染源排氣中顆粒物和氣態污染物采樣方法》
2.2.2 客戶要求
1
2、節能高效
2.3 廢氣凈化系統設計
2.3.1 各段廢氣量設計
1）
廢氣現場勘查后，因主要為加工中心產生油霧及干加工產生的煙氣
以下為廢氣收集原理：
加工中心在工作時，產生的油霧彌漫整個車間

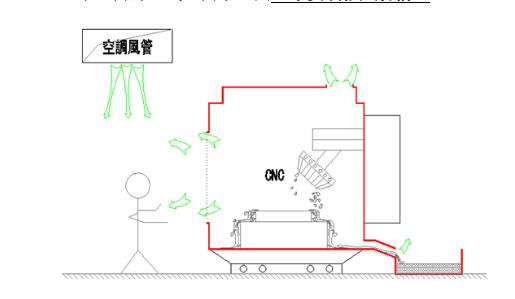

CNC加工中心內外空氣流向示意圖（未安裝抽風管前）

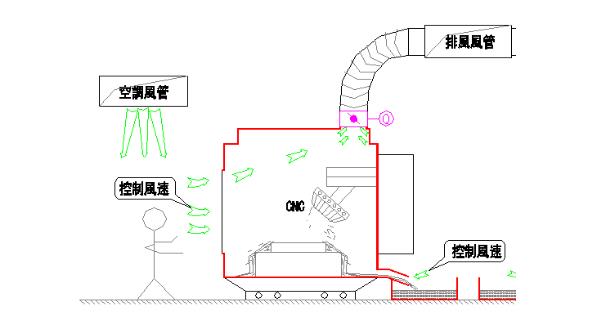

安裝凈化系統后CNC加工中心內外空氣流向示意圖（安裝抽風管后）
2）
廢氣管道根據廢氣性質采用鍍鋅焊接風管，焊接管壁厚統一為2.0mm
管道設計風速選擇在12-16m/s
3）、系統風量的設計
CNC加工中心單臺廢氣設計風量一般根據加工墻體的體積進行換氣系數計算
4）
凈化工藝采用智能靜電吸附單工藝治理。

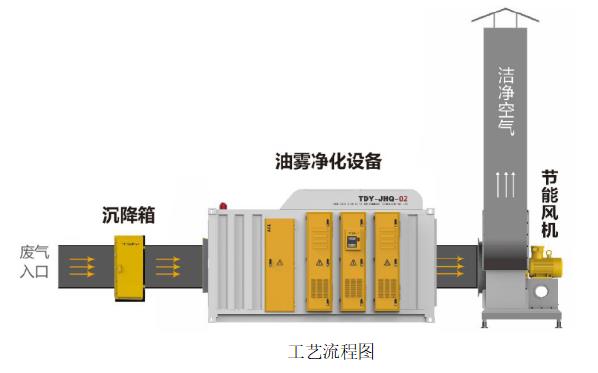

工藝流程圖
說明：本項目不含流程圖中的沉降箱
5）
電氣系統設計采用主副柜設計形式，主電控柜放置在室外
其他說明：
本系統不建議采用機臺油霧煙氣與整體車間排風系統集成在一起的工藝，如需增加設計整體排風系統

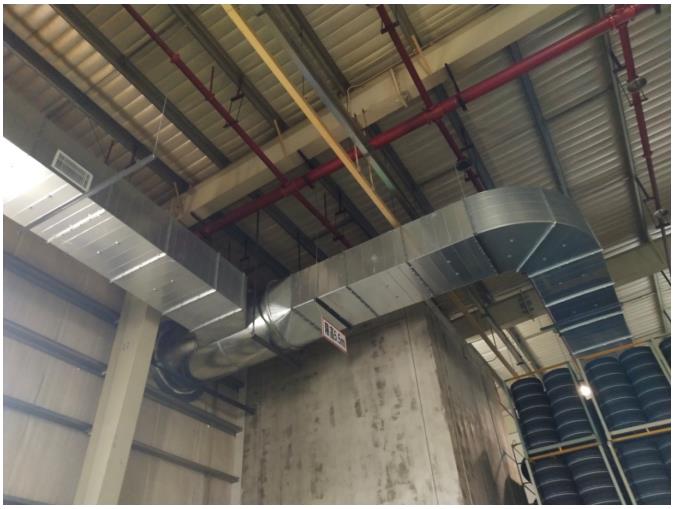

，建議采用2套系統設計。單獨排煙系統采用頂部風管排煙，可以參考如下圖：
建議依據如下：
1
、車間整體換氣設計風量大2、采用和環保系統分離系統

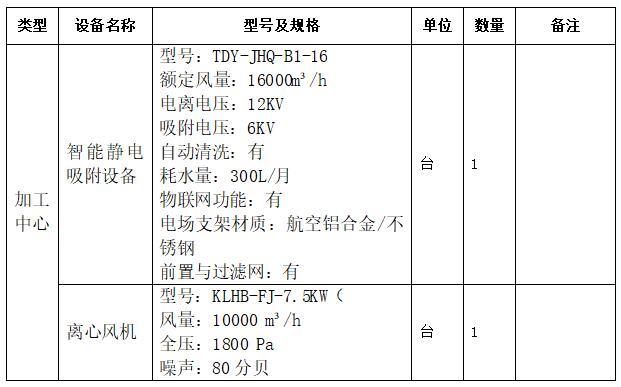

2.3.2 凈化設備配置表
4.2 智能靜電吸附設備
油霧凈化器工作原理是利用靜電力實現油霧粒子與氣流分離，其主要步驟如下:
1）油霧荷電：在放電極與地極之間施加高電壓
2）油霧沉降：荷電后的油霧粒子在勻強電場中受到庫侖力的作用

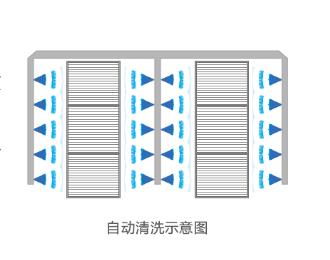

3）自動清洗：吸附極板表面上的油污沉積到一定的厚度后
集成式智能油霧凈化器采用機械物理攔截和靜電吸附的復合處理工藝
3.3.1.2技術優勢
(1)自適應高壓電源
自主開發的雙電壓電源
，輸出穩定，具有自動調壓功能，通過單片機檢測輸出來實現多重保護功能，使用更安全；全開關設計
，保障凈化單元柜門開啟時自動斷電；采用陶瓷絕緣體，在惡劣工況下絕緣可靠
；航空鋁吸附極板
，重量輕，耐腐蝕設備按等電位方式設計連接，保證人身安全和防止漏電產生火花
設計有火警監測功能
執行國標ISO4706.1-2002二類電氣設計。
(2)零耗材設計
電場支架采用SUS304不銹鋼放電極板
定時清洗功能可保證設備持續清潔
選擇在線清洗模塊則可節約人工清洗成本；
風阻小
，可降低風機使用功率；設備運行操作簡單，無需專業人員操作
，送電即用，設備運轉維護可實現智能化，使客戶維護的成本可以降低。注：無線監控模塊屬于選配模塊
，依據客戶需求。五
、運輸、安裝、調試方案5.1 運輸
5.1.1 運輸注意注意事項
1
、按照事前雙方商定的安裝程序2
、選用超長型汽車運輸，牢靠固定，加蓋防雨布，辦理好貨物價值的全額保險工作。3
、長途車輛在承制方出發前明確通知需方到達的時間并做好接車、卸車和進入需方場地的通行工作。4
、買方須提供裝卸需要的塔式吊車或汽車吊。吊裝工作由持有效證件的具有一定經驗的人員擔任，且對現場采取臨時安全控制措施。5、為防止損傷已裝修的地面及綠化地
，必要時用木板或鐵板鋪墊。6、裝
、卸及主機安裝工作宜在白天無雨?duì)顩r下進行，必須夜間進行時，應保證足夠的照明度7
5.2 安裝方案
5.2.1 安裝目標
我們施工組織設計的指導思想是：“急客戶所急
充分發揮我公司的技術優勢
，科學合理地組織各專業施工的交叉作業，全面、高速優質完成該工程施工，并達到發下目標：1、工程管理目標
工程實施項目法施工管理
，建立完善的組織機構和質量保證體系，貫徹實施我公司倡導的“經營理念、企業文化、過程精品、業界形象”的管理理念，確保各項目標順利實現，保障現場施工文明有序，管理工作有條不紊。2
工程按國家現有技術規范
3
在工程的施工中杜絕任何安全事故的發生。嚴格按照有關施工現場文明施工管理規定
4
我司將進行科學
5
以“服務
6、項目部目標
項目經理負責制
，建立完善的的管理團隊，將“精心組織5.2.2 安裝要求
系統安裝符合GB50275《壓縮機
5.3 系統調試
5.3.1 調試條件
系統調試之前
為保證安裝調試工作的順利進行
我公司負責系統的安裝調試
我們擁有專業卓越的施工團隊-成立了專業安裝施工公司
公司引進三條國內最先進的螺旋風管自動生產線、風閥防火閥生產線兩條
經過我們十年的努力
汽車制造行業-上海大眾長沙工廠
重工與高鐵
長期合作配套工程公司-中國電子第四建設工程有限公司
八

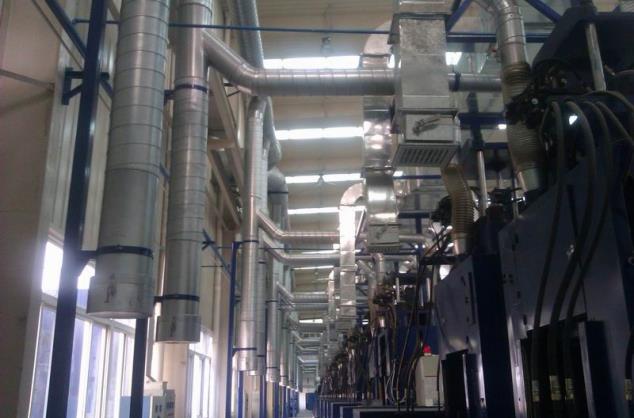

、項目實施圖片薄云制動，汽車剎車盤粉體壓結車間粉塵治理

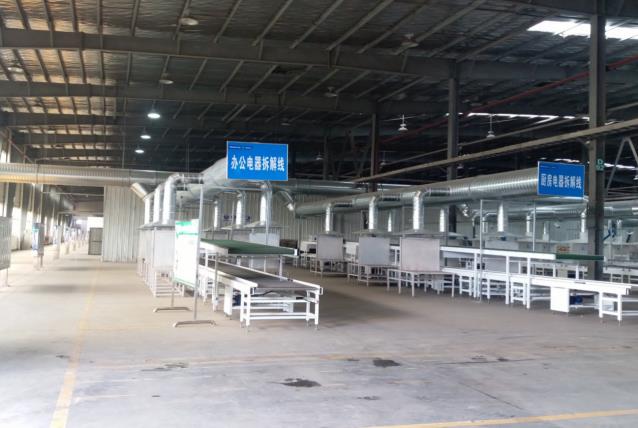

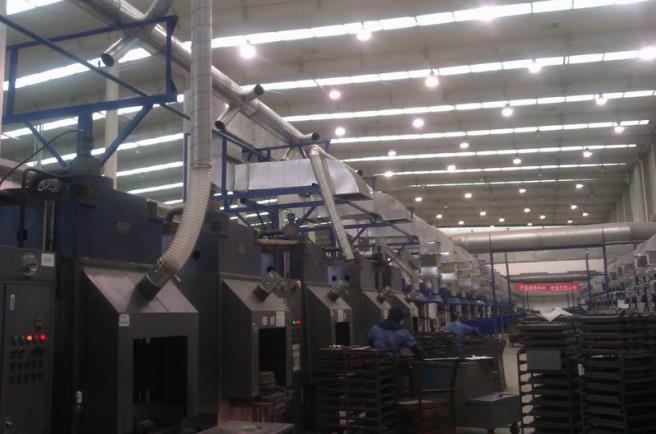

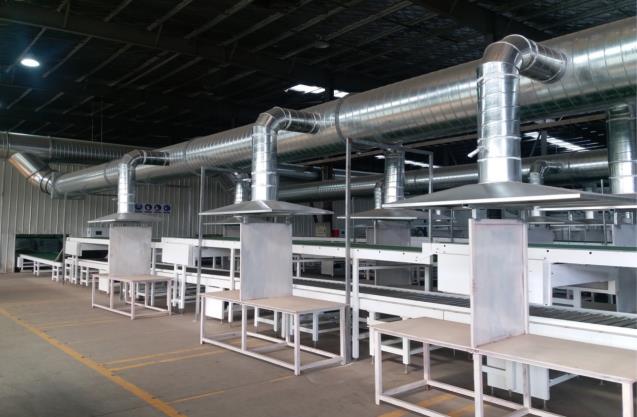

格力電器-廢舊家電拆解生產線粉塵集收治理

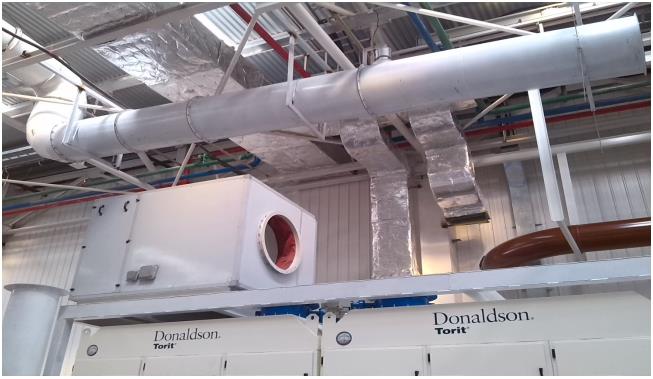

株洲硬質合金集團-合金燒結車間煙氣粉塵處理-進口除塵主機

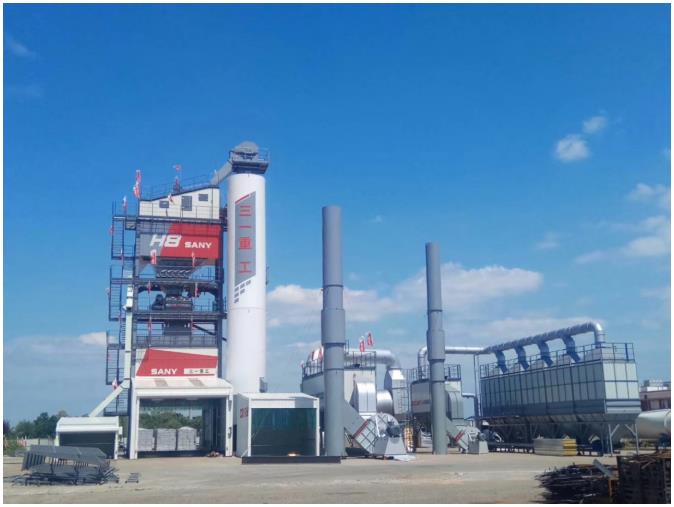

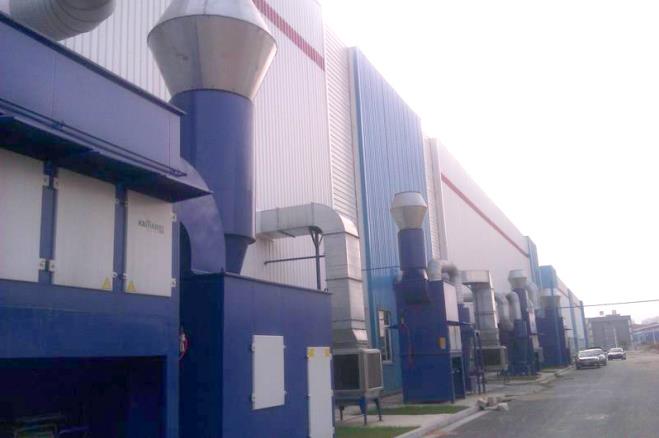

三一瀝青攪拌站廢氣處理

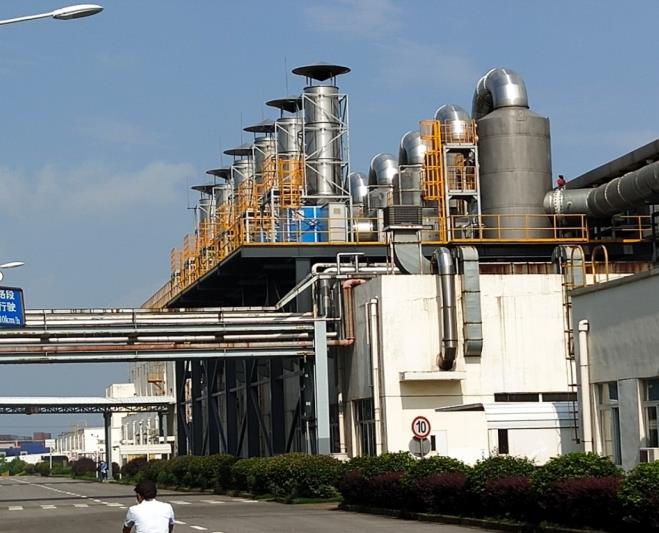

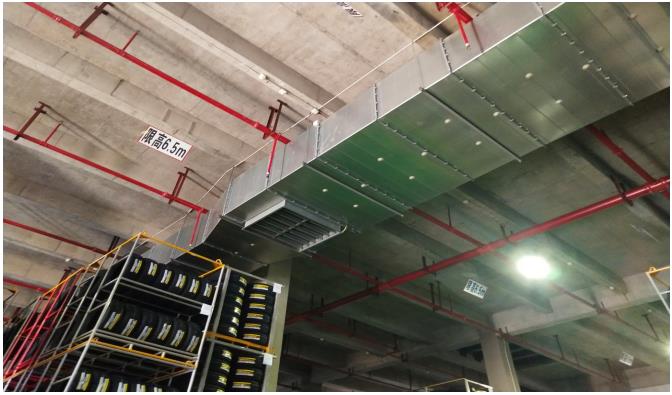

日本株式會社-住友集團-輪胎車間廢氣治理系統
