項目名稱：粉塵治理項目
控制目標：達到國家/地方環保排放要求及設計風量
承建單位：長沙科聯環保科技有限公司
建設規模：
車間6臺攪拌機需要配置頂部集氣罩集塵并集中至室外樓頂處理，設計風量為14000-15000m3/h
，新制一套布袋除塵器，選用離心風機功率為22KW。1）

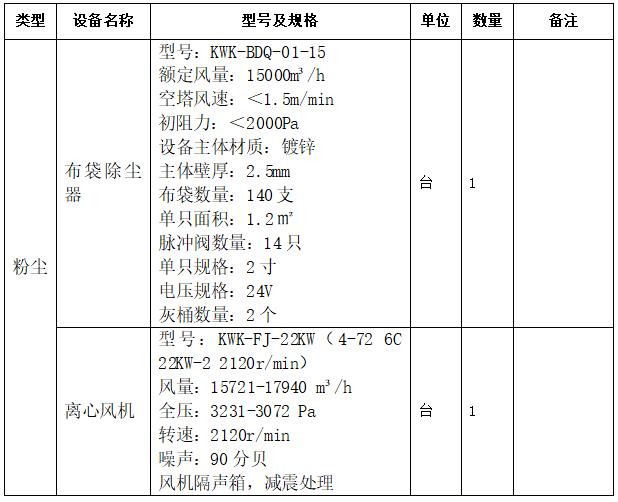

、單套系統配置如下：布袋除塵器（KWK-BDQ-01-15,140袋）+離心風機（KWK-FJ-22 （KTF-Ⅱ 630C 22KW-2 2120r/min）,風量：15721-17940 m3/h
，壓力：3231-3072Pa）。說明：KTF-Ⅱ 與4-72與DE71三個系列風機本公司不做區分

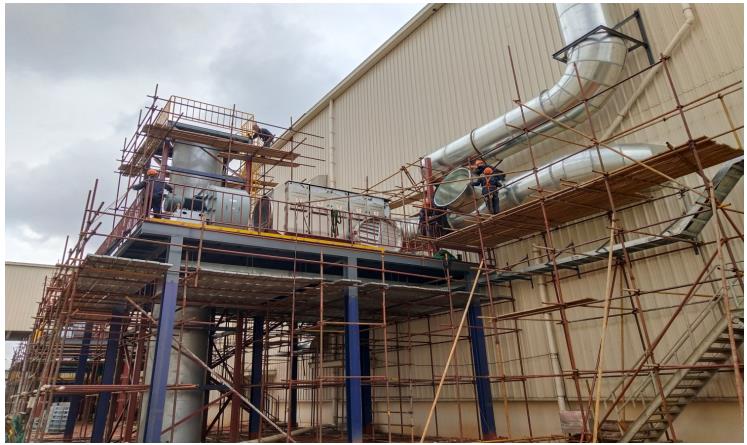

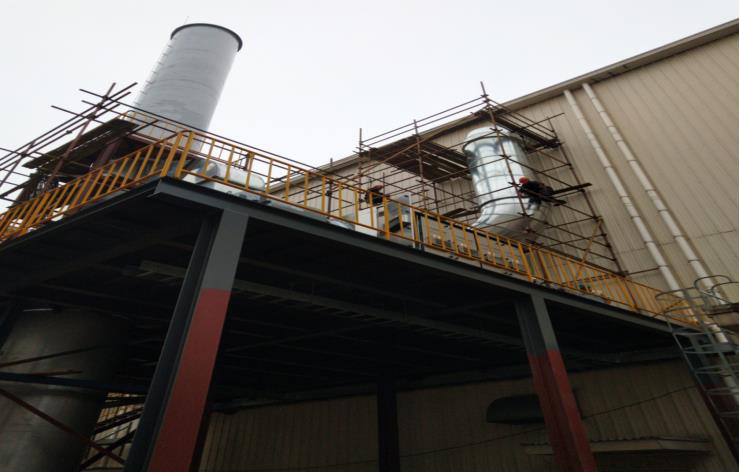

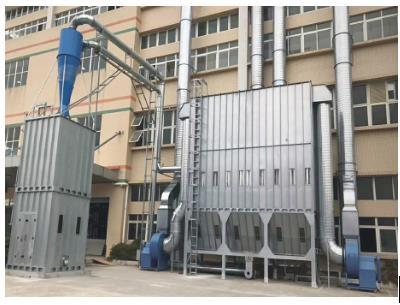

整體治理后效果圖：
其它說明：
A. 取樣點設計：每個總排放口設計一個取樣孔
B．一次側電由業主引入科聯環保電箱
C. 為保證設備最佳工作狀態，由業主定期維護設備
D. 為保證設備安裝
E．凈化系統產生廢水/廢油的情況
目錄
一
1.1 項目背景、現狀描述4
二
2.1 設計依據及參考資料4
2.2 設計標準4
2.3 廢氣凈化系統設計5
2.3.1 各段廢氣量設計5
2.4 項目造價分析表10
四
4.1 高效節能通風機12
4.2 除塵器13
五、運輸
5.1 運輸18
5.2 安裝方案18
5.3 系統調試19
六
6.1 售后技術保障21
6.2 售后培訓21
七、公司介紹22
八
一
1.1 項目背景、現狀描述
車間6臺攪拌機需要配置頂部集氣罩集塵并集中至室外樓頂處理
設計基本出發點：
（1）
（2）
（3）
（4）、運行功率要低
（5）、投料口密封罩不影響開蓋投料作業
二
2.1 設計依據及參考資料
《大氣污染控制技術手冊》
《簡明通風設計手冊》
《廢氣處理工程設計手冊》
2.2 設計標準
2.2.1 國家標準
GB 16297-1996 《大氣污染物綜合排放標準》
GBZ 2-2002 《工作場所有害因素職業接觸界限》
GBZ 2.1-2007 《工作場所有害因素職業接觸界限化學有害因素》
GB 50019-2003 《采暖通風與空氣調節設計規范》
DB 12/524-2014 《工業企業揮發性有機物排放控制標準》
GB 3096-2008 《聲環境質量標準》
GB/T 16157-1996 《固定污染源排氣中顆粒物和氣態污染物采樣方法》
2.2.2 客戶要求
（1）、排放滿足相關標準要求
（2）、粉塵收集要好
（3）
（4）
2.3 廢氣凈化系統設計
2.3.1 各段廢氣量設計
1）、廢氣的收集方式設計
a）
說明：
1.1）
1.2）
1.3）
2）

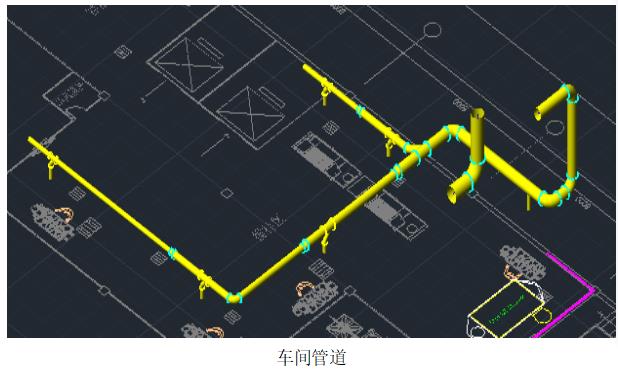

廢氣管道根據廢氣性質采用鍍鋅螺旋風管

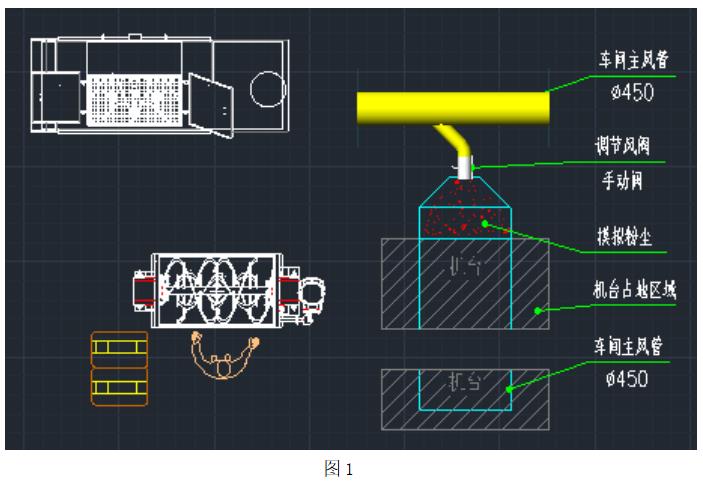

管道設計風速選擇＞18m/s。選型設計風速按末端25m/s進行選型
每臺攪拌機單獨設計有手動調節閥門控制系統風量均衡。
3）
目前車間需要治理的攪拌機器為6臺
系統設計風量如下：

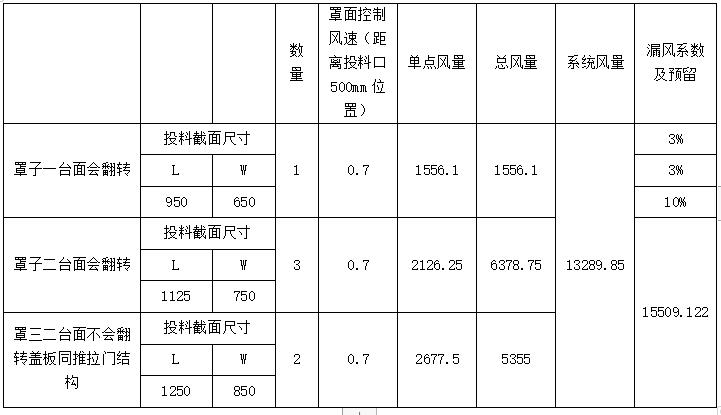

系統總風量按15000CMH進行設計
4）
、凈化工藝的確定及設備選型治理工藝采用脈沖行吹式布袋除塵器
。布袋除塵器的選型：
布袋除塵器選用鍍鋅材質，設計風速為1.5m/min,0.5μm過濾精度為99%
，采用優質脈沖電磁閥，壽命＞100萬次。風機的選型：
風機選用4-72系列離心風機，具體型號為4-72 6C 22kw-2
。 風機做減震、降噪、消聲處理（設計排放噪聲＜85分貝）。5）
、電氣系統設計電氣系統設計采用主柜（單電柜）設計形式，主電控柜放置在室內
，防水防塵等級不低于IP40。控制上應具有自動和手動模式，方便操作和檢修。6）、系統安全性設計
6.1）
6.2）
6．3）

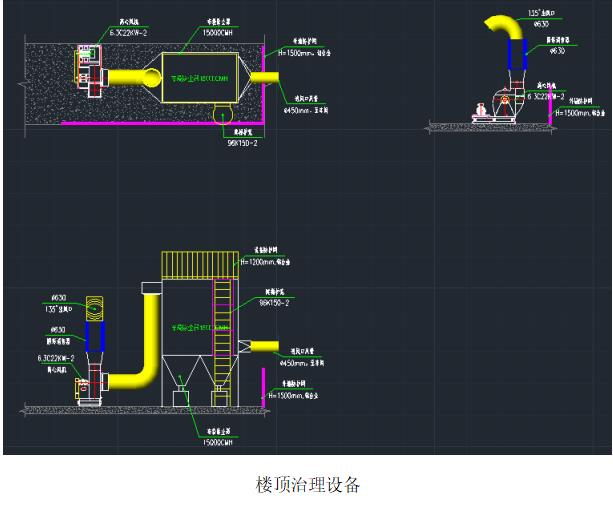

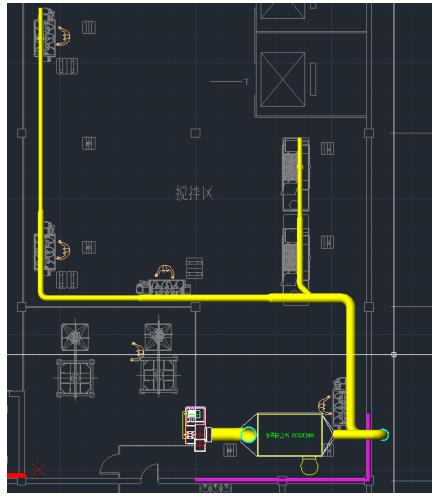

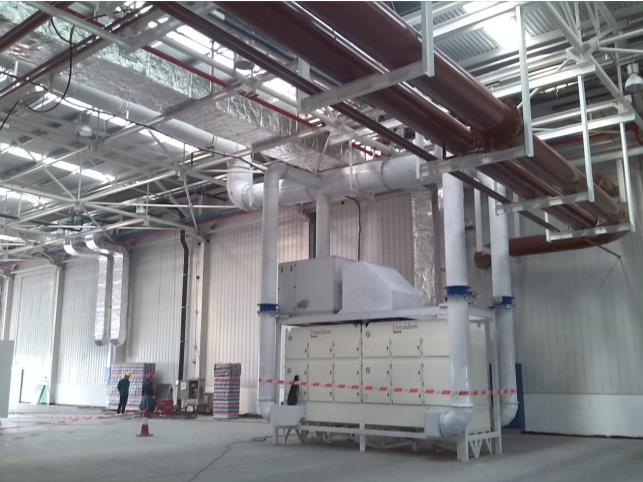

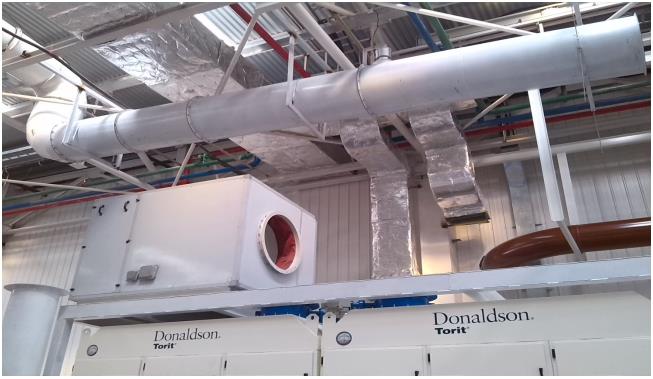

總體設計效果如下：

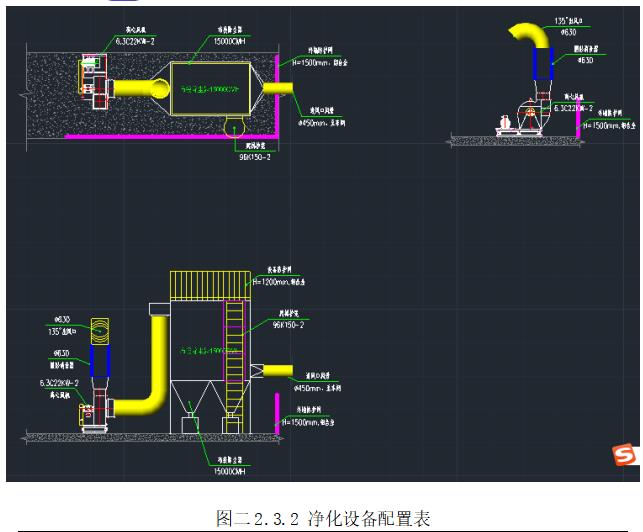

圖二2.3.2 凈化設備配置表

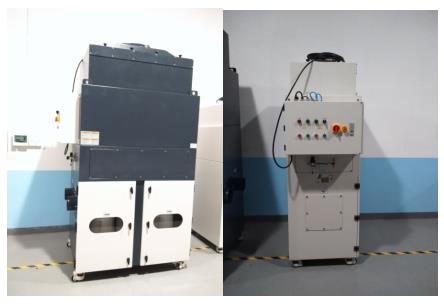

4.2 除塵器
結構功能介紹：
1、風機一體式設計：外觀簡潔美觀
2、模塊化設計：設備的生產周期
、標準化程度、運輸便捷和設備的承壓強度都得到了提高，還可通過添加模塊，進行多次擴容，提高設備的利用率；3
、表面涂層處理：所有部件均采用耐腐蝕性粉末噴涂，堅固耐用，外觀美觀、風格統一。4
、濾芯采用垂直安裝：更大限度的增加濾芯利用率，提高清灰效率和防火安全性，延長濾芯使用壽命；5、專利脈沖清灰系統：專利噴嘴可更大程度提高清灰能力
，有效解決豎裝濾芯上部清灰死角；6、維護便捷
、輕松：濾芯拆卸采用專利壓緊升降機構，僅需簡單地操縱把手即可便捷的拆卸和維護更換濾芯。7

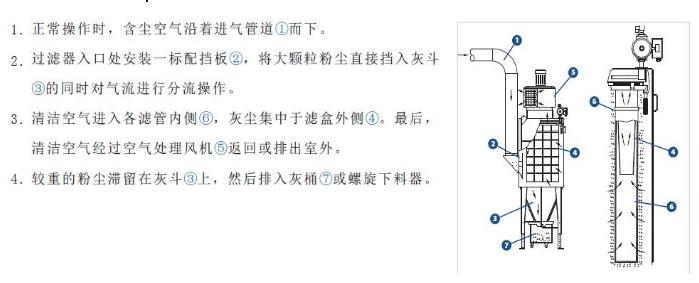

、根據人體工程力學而設計的人機界面，美觀、便利，可實現遠程控制或切割機、機器人等聯動控制，并可根據需要，可選配全自動變頻及料滿報警，壓差報警和強制停機功能。KWK工作原理
預分離機構
過濾器含預分離結構
，可攔截大顆粒粉塵，大幅減少濾芯負載，大幅提高濾芯壽命，同時隔離網可以攔截焊接
數顯模式

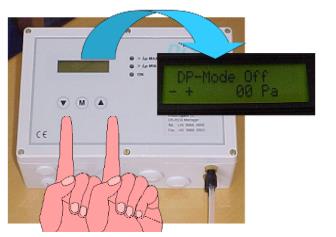

采用數字化液晶顯示清灰控制系統，可選擇清灰模式及壓差顯示
，高壓報警，工作時長，自動清灰頻率等功能，操作簡便直觀，最大限度減少壓縮空氣使用量。
核心優勢：Uniclean 專利清灰技術:
傳統的壓縮空氣脈沖清灰并不能徹底清除濾筒上的塵餅
，20-30%的濾筒頂部的塵餅不能清除，導致過濾系統短時間使用后，實際吸風量降低至設計風量的80%以下，使得過濾效率和效果大打折扣，
又因頂部清灰不徹底導致的濾筒中部與底部長期過載和過頻繁清灰導致濾芯使用壽命也大大降低

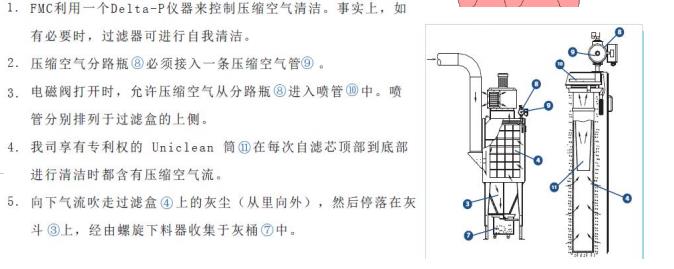

，Nederman 獨特的壓縮空氣清灰技術克服了這一問題:清灰專利號：德國:19909075.0 ；國際專利號:P C T/EP00/01801
Uniclean技術使灰塵被集中于濾芯的中間
，濾筒清潔氣壓的一致，脈沖清灰可以徹底清除濾筒上積塵，比傳統清灰效果提高近30%，清灰效率大幅提高。有效的清潔縮減了所需清潔脈沖的次數，因而濾芯的使用壽命大幅延長
，清潔所需的能耗大幅降低
。

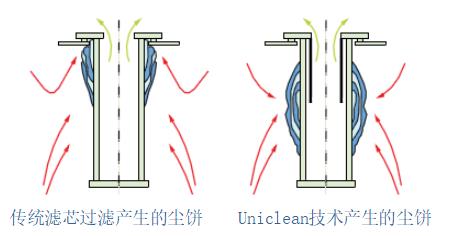

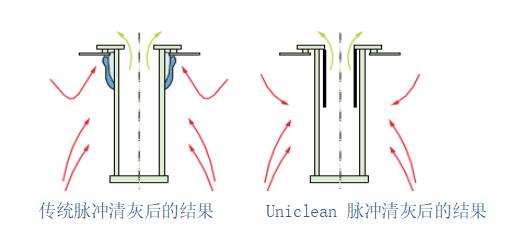

以上示圖可以看出傳統清灰技術不能徹底清除，殘留塵餅20-30%

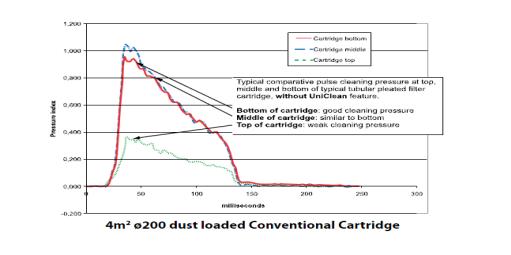

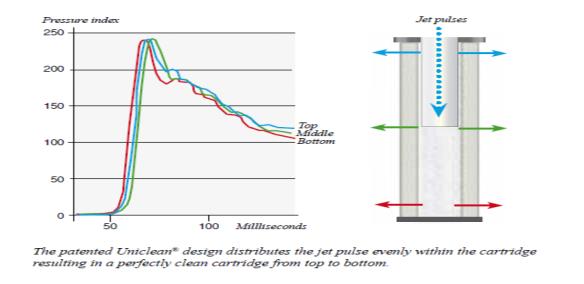

，使用Uniclean 專利技術后可幾乎達到100%的清灰效率。傳統脈沖清灰的曲線圖：
Uniclean 脈沖清灰曲線：
UniClean®技術有效的清灰能夠減少清灰脈沖頻率，相應地
，延長濾筒的使用壽命，降低清灰能耗；
■KWK-20CD濾筒除塵器清灰壓力為5.0-5.5bar
。■標準的清灰循環設定在2-4分鐘
■最小的脈沖間隔為10秒
■干燥無油的壓縮空氣標準最小為2級
，依據ISO8573-1標準（對FMC除塵器來說尤為重要）■建議安裝帶有水分離器的調壓器（油水分離器）清灰閥門選用澳大利亞高原品牌：廠家質保大于100萬次壽命
五
5.1 運輸
5.1.1 運輸注意注意事項
1
2、選用超長型汽車運輸
3
4
5
6
7
充分發揮我公司的技術優勢，科學合理地組織各專業施工的交叉作業
，全面、高速優質完成該工程施工，并達到發下目標：1
、工程管理目標工程實施項目法施工管理
，建立完善的組織機構和質量保證體系，貫徹實施我公司倡導的“經營理念、企業文化、過程精品、業界形象”的管理理念2
工程按國家現有技術規范、規程驗收
3、工程安全
在工程的施工中杜絕任何安全事故的發生
4
我司將進行科學、嚴密的管理及施工安排
5
以“服務、服務
6
項目經理負責制
5.2.2 安裝要求
系統安裝符合GB50275《壓縮機
5.3 系統調試
5.3.1 調試條件
系統調試之前
為保證安裝調試工作的順利進行，需要客戶能夠無償提供相關支持
我公司負責系統的安裝調試

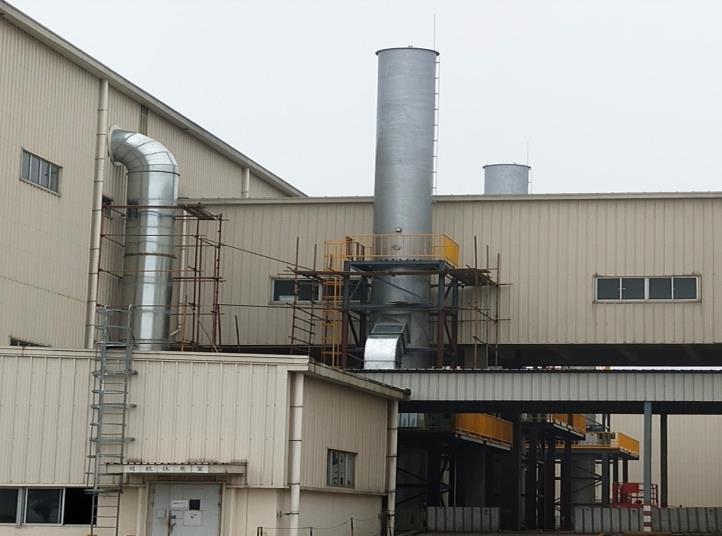

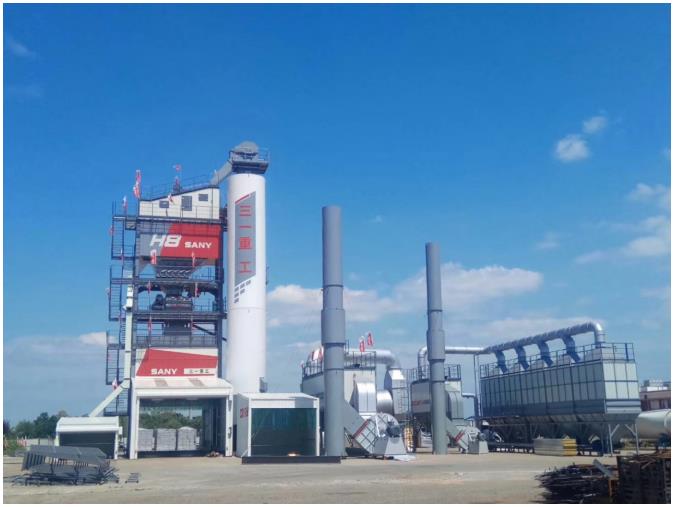

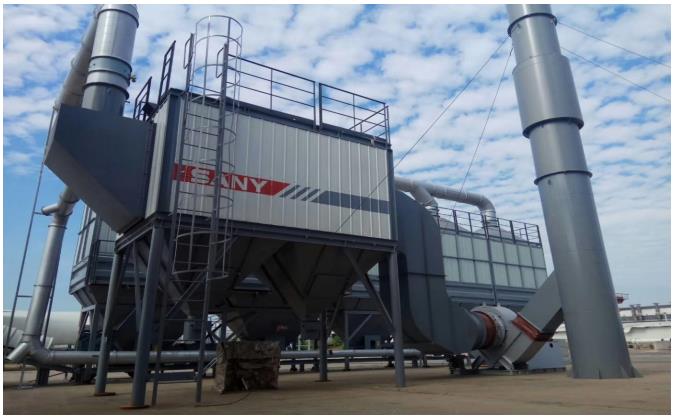

三一瀝青攪拌站廢氣處理

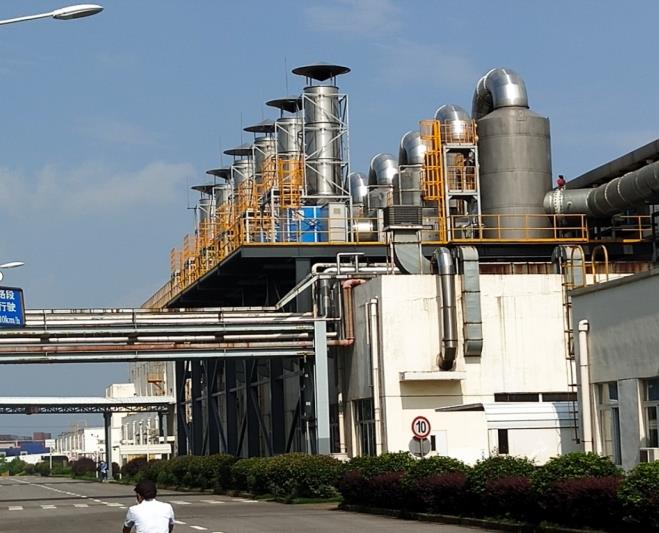

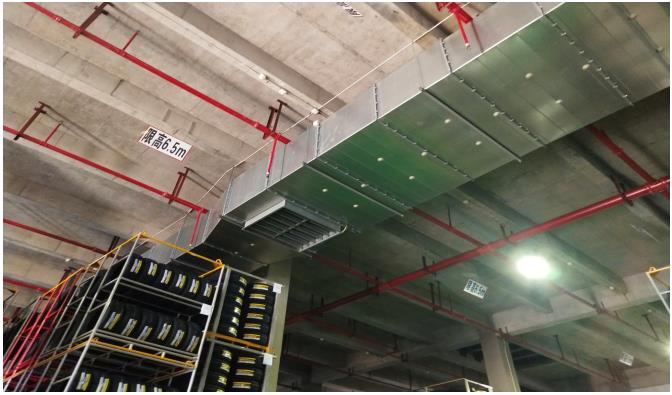

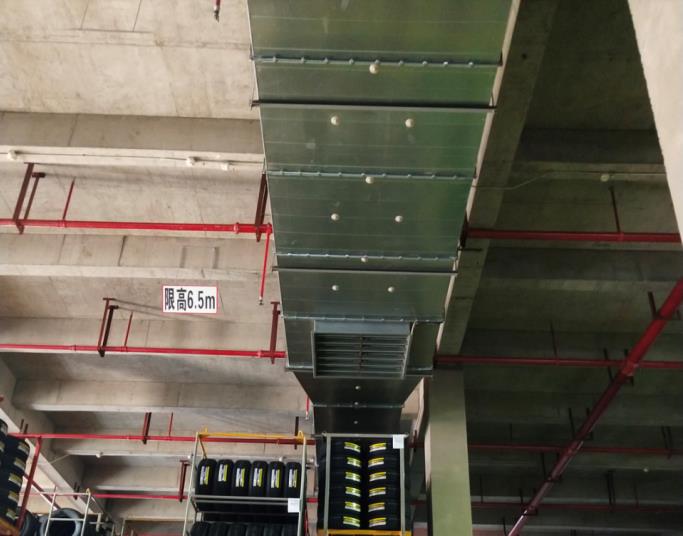

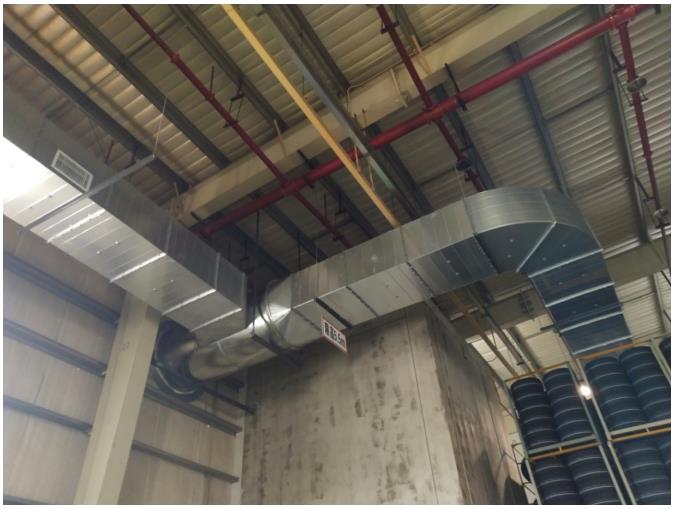

日本株式會社-住友集團-輪胎車間廢氣治理系統
