車間3條密煉機加工線設計2套環保系統，總設計風量為20000m3/h
；其中線體3個加料口共用1套凈化系統1）、單套系統配置如下：
布袋除塵器（KLHB-BDQ-01-15,140袋）+離心風機（KLHB-FJ-22 （KTF-Ⅱ 630C 22KW-2 2120r/min）,風量：15721-17940 m3/h
說明：KTF-Ⅱ 與4-72與DE71三個系列風機本公司不做區分

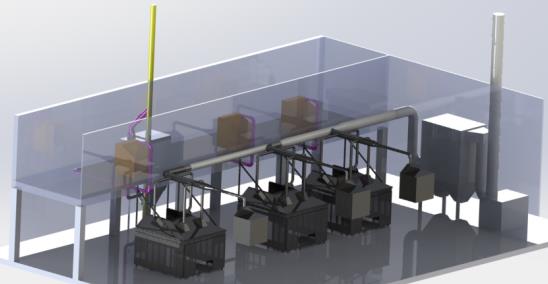

整體治理后效果圖：
其它說明：
A. 取樣點設計：每個總排放口設計一個取樣孔
B．一次側電由業主引入科聯環保電箱
C. 為保證設備最佳工作狀態
D. 為保證設備安裝
E．凈化系統產生廢水/廢油的情況
一
1.1 項目背景、現狀描述
本項目為車間3條密煉機生產線粉塵治理
設計基本出發點：
（1）、需要同時考慮預留設計風量
（2）、排放滿足相關標準要求
（3）
（4）
（5）、密煉機密封罩
（6）
二
2.1 設計依據及參考資料
《大氣污染控制技術手冊》
《簡明通風設計手冊》
《廢氣處理工程設計手冊》
2.2 設計標準
2.2.1 國家標準
GB 16297-1996 《大氣污染物綜合排放標準》
GBZ 2-2002 《工作場所有害因素職業接觸界限》
GBZ 2.1-2007 《工作場所有害因素職業接觸界限化學有害因素》
GB 50019-2003 《采暖通風與空氣調節設計規范》
DB 12/524-2014 《工業企業揮發性有機物排放控制標準》
GB 3096-2008 《聲環境質量標準》
GB/T 16157-1996 《固定污染源排氣中顆粒物和氣態污染物采樣方法》
2.2.2 客戶要求
（1）、排放滿足相關標準要求
（2）
（3）
、運行功率要低，設計風量不要過大。（4）
、密煉機密封罩，方便設備檢修。（5）、投料口密封罩不影響開蓋投料作業
。2.3 廢氣凈化系統設計
2.3.1 各段廢氣量設計
1）、廢氣的收集方式設計
a）

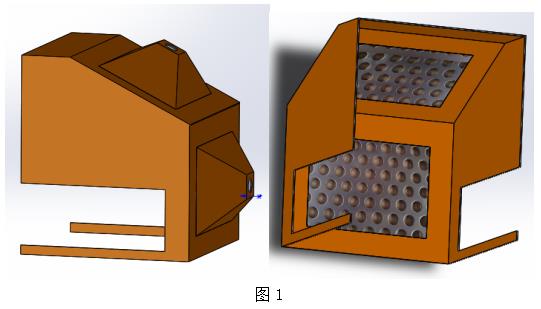

、投料口集氣罩設計：
說明：投料口設計吸氣罩如圖，設計為3面密封半密封罩
b）
說明：

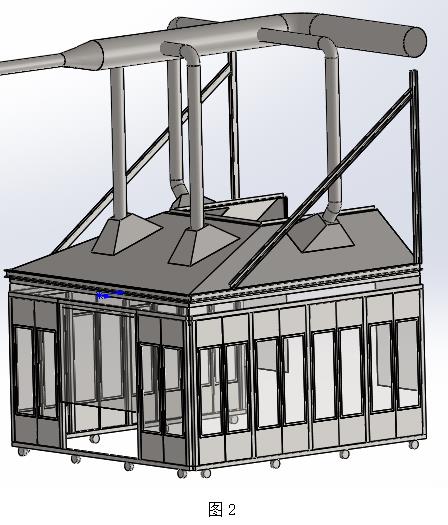

密煉機集氣罩設如圖
，采用四面圍擋全密閉罩，設計有頂部斜吸風口4個排氣口，單個吸風口設計管徑為Φ150mm，設計風量為1100m3/h，排氣管設計風量調節閥門，罩口尺寸為800*400mm，為提高罩口捕捉速度，罩口設計有可拆卸網孔板，開孔率約35%，罩口捕捉速度不低于2m/s。密煉機集氣罩采用上下2段分段結構

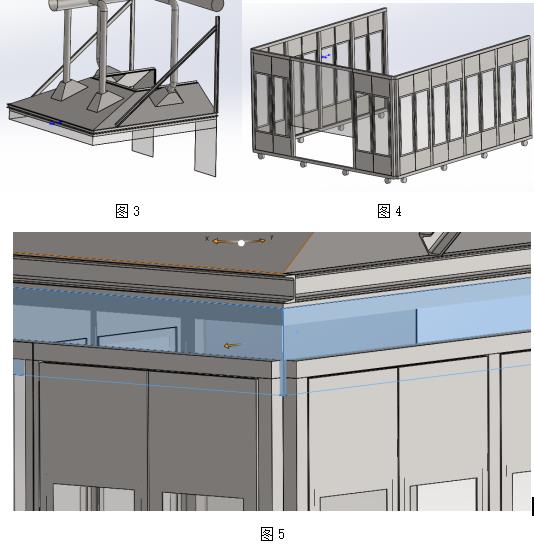

。上段為固定式集氣罩，與風管系統整體固定在車間鋼結構上，為不可拆卸部分，見圖3。下段為移動式密封罩，在設備維修時可以整體移開，設計上采用類似屏風的制作方法，在正常工作時可以通過推拉門和觀察窗查看加工情況，見圖4。上段下段密封罩結合處未做機械連接，通過下段擠壓上段懸掛的PVC透明防火卷簾形成自密封，見圖5。
2）、廢氣管道的選擇及設計
廢氣管道根據廢氣性質采用鍍鋅螺旋風管
管道設計風速選擇＞18m/s。避免管道風速過低
。管道壁厚統一采用1mm厚。3）
、系統風量的設計線體3個加料口共用1套凈化系統
，設計風量為5000m3/h，利舊現有車間7.5KW布袋除塵器；3臺密煉機及提升機倒料口共用1套凈化系統，設計風量為15000m3/h，新制一套布袋除塵器，設計功率為22KW。系統漏風量＜5%，設備總漏風量＜5%。凈化設備、風機的選型應滿足設計分量。4）
、凈化工藝的確定及設備選型治理工藝采用脈沖行吹式不到除塵器
。布袋除塵器的選型：
布袋除塵器選用碳鋼材質
，設計風速為1.5m/min,0.5μm過濾精度為99%，采用優質脈沖電磁閥，壽命＞100萬次。風機的選型：
風機選用4-72系列離心風機，具體型號為4-72 6C 22kw-2
5）
電氣系統設計采用主柜（單電柜）設計形式，主電控柜放置在室內，防水防塵等級不低于IP40

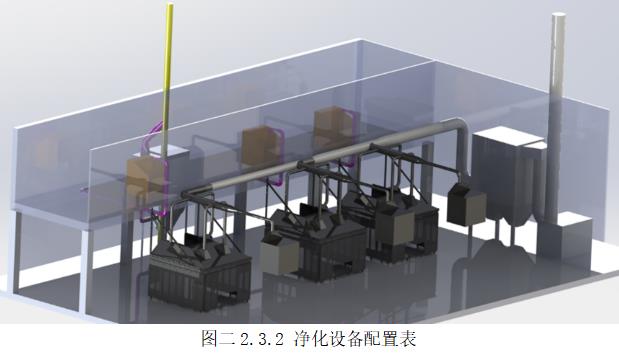

總體設計效果如下：
類型設備名稱型號及規格單位數量備注
四、設備配置介紹
4.1 高效節能通風機
風機進風空氣動力性能設計保障廢氣凈化系統排氣動能需求
1）根據計算車間內總吸風量（排風量）Q總吸
2）根據以上計算出的風機的風量和核算壓損
，查風機手冊表可知，選擇合適規格風機。風機采用4-72系列通風機，該類風機具有優越的空氣動力特性
風機軸承便于調整
電動機采用知名（西門子等）三相異步電動機品牌
剛性風機架：離心風機和電機安裝在同一鋼制風機架上

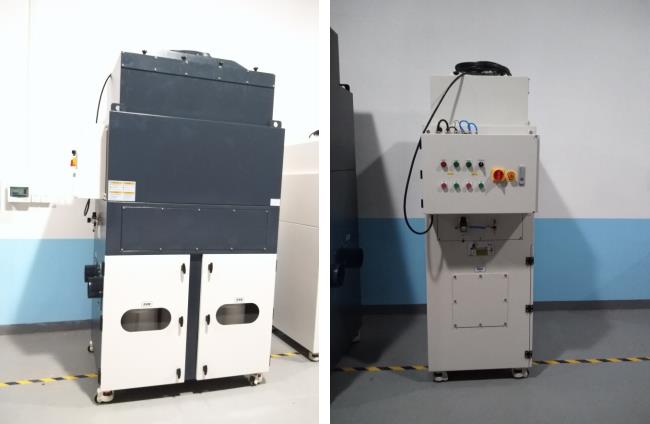

4.2 除塵器
結構功能介紹：
1
2
3
4、濾芯采用垂直安裝：更大限度的增加濾芯利用率
5、專利脈沖清灰系統：專利噴嘴可更大程度提高清灰能力
6
7

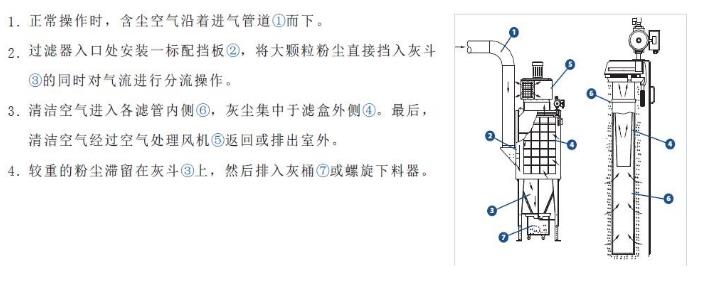

KLHB工作原理
預分離機構
過濾器含預分離結構

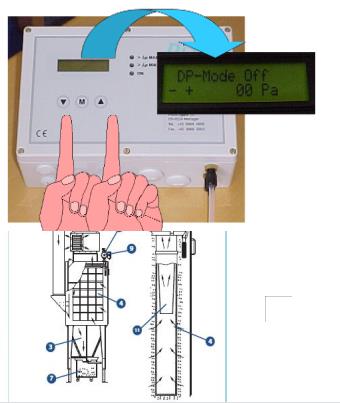

數顯模式
采用數字化液晶顯示清灰控制系統，可選擇清灰模式及壓差顯示
，高壓報警，工作時長，自動清灰頻率等功能，操作簡便直觀，最大限度減少壓縮空氣使用量。核心優勢：Uniclean 專利清灰技術:
傳統的壓縮空氣脈沖清灰并不能徹底清除濾筒上的塵餅
，20-30%的濾筒頂部的塵餅不能清除，導致過濾系統短時間使用后，實際吸風量降低至設計風量的80%以下，使得過濾效率和效果大打折扣，又因頂部清灰不徹底導致的濾筒中部與底部長期過載和過頻繁清灰導致濾芯使用壽命也大大降低，Nederman 獨特的壓縮空氣清灰技術克服了這一問題:清灰專利號：德國:19909075.0 ；國際專利號:P C T/EP00/01801

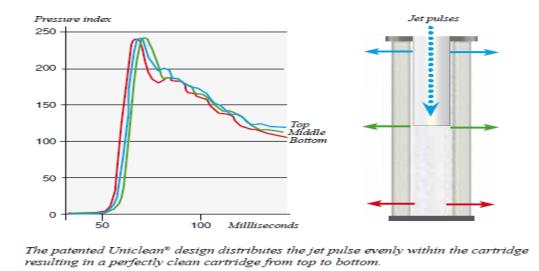

Uniclean技術使灰塵被集中于濾芯的中間
，濾筒清潔氣壓的一致，脈沖清灰可以徹底清除濾筒上積塵，比傳統清灰效果提高近30%，清灰效率大幅提高。有效的清潔縮減了所需清潔脈沖的次數
，因而濾芯的使用壽命大幅延長，清潔所需的能耗大幅降低
。

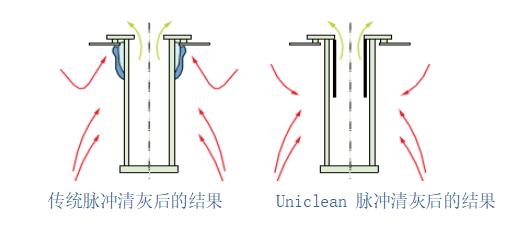

以上示圖可以看出傳統清灰技術不能徹底清除

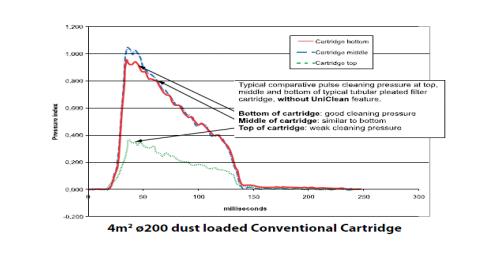

傳統脈沖清灰的曲線圖：
Uniclean 脈沖清灰曲線：
UniClean®技術有效的清灰能夠減少清灰脈沖頻率
■KLHB-20CD濾筒除塵器清灰壓力為5.0-5.5bar
。■標準的清灰循環設定在2-4分鐘
■最小的脈沖間隔為10秒
■干燥無油的壓縮空氣標準最小為2級，依據ISO8573-1標準（對FMC除塵器來說尤為重要）
■建議安裝帶有水分離器的調壓器（油水分離器）清灰閥門選用澳大利亞高原品牌：廠家質保大于100萬次壽命
。五
、運輸、安裝、調試方案5.1 運輸
5.1.1 運輸注意注意事項
1
、按照事前雙方商定的安裝程序2
、選用超長型汽車運輸，牢靠固定，加蓋防雨布，辦理好貨物價值的全額保險工作。3
、長途車輛在承制方出發前明確通知需方到達的時間并做好接車、卸車和進入需方場地的通行工作。4
、買方須提供裝卸需要的塔式吊車或汽車吊。吊裝工作由持有效證件的具有一定經驗的人員擔任，且對現場采取臨時安全控制措施。5
、為防止損傷已裝修的地面及綠化地，必要時用木板或鐵板鋪墊。6
7、所有起吊用具必須事先進行嚴格的質量檢查
5.2 安裝方案
5.2.1 安裝目標
我們施工組織設計的指導思想是：“急客戶所急
充分發揮我公司的技術優勢
1
工程實施項目法施工管理
2
工程按國家現有技術規范、規程驗收
3
在工程的施工中杜絕任何安全事故的發生
。嚴格按照有關施工現場文明施工管理規定，并實現“五無”目標：無重傷4
我司將進行科學
5
以“服務、服務
6
項目經理負責制
5.2.2 安裝要求
系統安裝符合GB50275《壓縮機
5.3 系統調試
5.3.1 調試條件
系統調試之前
為保證安裝調試工作的順利進行，需要客戶能夠無償提供相關支持。
我公司負責系統的安裝調試
六
6.1 售后技術保障
我公司配備有高素質的工程技術服務工程師，專門負責售后服務工作
（1）設備主機保修一年
（2）保修期內服務承諾：如設備在運行過程中出現故障
（3）設備實行終身維修，我公司確保長期穩定供應備品
、備件。（4）“SOV”靈巧增值定制服務，以柔性工業設計方案為客戶量身定制
（5）本售后服務為了保障客戶得到滿意
6.2 售后培訓
本售后服務安裝調試驗收合格后，對用戶人員進行現場使用及維護培訓
�？蛻粢嗫蓪Ｅ晒こ碳夹g(shù)人員、操作人員到湖南科聯環保環境科技有限公司進行專業操作、初級保養、初級維護、設備基礎異常排除等相關技術增值服務培訓。針對購買科聯環保環境科技設備的客戶進行終身制免費培訓服務，提供由售后服務帶來的一系列相關的增值技術培訓。提供免費專業級新設備使用，初級保養，維護培訓；物聯網遠程程控控制監控實施運行培訓及行業最新科技最新技術應用、使用、操作等培訓。
八
、項目實施圖片薄云制動
格力電器-廢舊家電拆解生產線粉塵集收治理
株洲硬質合金集團-合金燒結車間煙氣粉塵處理-進口除塵主機
三一瀝青攪拌站廢氣處理
日本株式會社-住友集團-輪胎車間廢氣治理系統
廣汽集團-長沙菲亞特克萊斯勒發動機缸體機加工中心油霧除塵
油霧相關案例：
